JM-GRID
변화와 도전, 그리고 최고의 기술력으로
늘 여러분과 함께 하겠습니다.
- JM-GRID란
- 특징
- 제원
- 제품별 스펙
- 제품 사진
- 적용사례 및 시공사진
그리드
JM-GRID란
제이엠 그리드(JM-GRID)는 순수 국내기술로 직조 및 코팅되어, 여타의 국내 및 국외 제품과 비교하여 우수한 품질과 성능을 나타내는 고품질, 고성능의 국산 제품입니다.
제이엠 그리드(JM-GRID)는 보강 토옹벽, 사면보강, 연약지반 보강, 도로 철도 사면 보강용 등으로 다양하게 적용되며 장기 내구성, 내크리프성, 내변형성, 내화학성 등이 여타의 제품보다 뛰어나 자재비 감소에 따른
경제성향상에 크게 기여할 것입니다.
특징
HIGH STRENGTH 고 강도
-
고강도 원사 사용
종류 : P/F 2000D ~ P/F 4000D
강도 : 8.5G/DENIER -
제직 및 편직
니들기에 의해 단단히 옭아매는
매듭형성 -
코팅
종류 : PVC레진 혼합 코팅액 틈이
보이지 않는 완벽 코팅
고강도 지오그리드
기존 제품 대비 20% 강도 향상
HIGH DURAVILITY 고 내구성
-
화학적 안전성
강산성(PH2)
강염기성(PH11)
테스트 결과 적합 -
생물학적 안전성
준설오니에 시료 방치 후
120일 경과
테스트 결과 적합 -
온도 안전성
온도 변화 -20±2℃ ~
+50±2℃적용
테스트 결과 적합 -
내구성
태양광선 노출 시
화학작용 여부
테스트 결과 적합
고강도 지오그리드
장기적인 성능 발현 우수
LOW ELONGATION 저신율
-
지오그리드와 신율
신율이 클수록 보강토옹벽블럭의
단기적인 변형증가
장기적인 내구성 저하 -
종류별 신율
각 종류별 신율11%미만
-
크리프 특성
극한인장강도의 40%,50%,60%,
65%장기하중 적용
4%~10%정도의 안정적 특성
저신율 지오그리드 장,단기적인
내구성 발현 우수
LOW COST 저비용
-
높은 경제성
강도증가(20%)에 따른 자재비
절감으로 경제성 증가
내구수명 증가 -
우수한 시공성
면적당 자재 포설 면적 감소에 따른
시공성 향상
공기단축에 따른 경비절감 -
높은 만족
탁월한 품질, 고효율의 지오그리드
생산성 향상의 획기적 제품
저비용 지오그리드 장,단기적인
내구성 발현 우수
제원
모델명 |
소재 |
단위(크기) |
인장강도(KN/m) |
신율(%) |
|---|---|---|---|---|
 JM-GRID 6T/3T |
PET+폴리염화비닐 |
1롤=100㎡=(2m*50m) |
76.4 |
10.7 |
 JM-GRID 8T/3T |
PET+폴리염화비닐 |
1롤=100㎡=(2m*50m) |
94.5 |
11.1 |
 JM-GRID 10T/3T |
PET+폴리염화비닐 |
1롤=100㎡=(2m*50m) |
105.7 |
10.1 |
 JM-GRID 15T/3T |
PET+폴리염화비닐 |
1롤=100㎡=(2M*50M) |
179.7 |
9.5 |
제품별 스펙
구분 |
JM-GRID 6T |
JM-GRID 8T |
JM-GRID 10T |
JM-GRID 15T |
|---|---|---|---|---|
극한인장강도(kN/m) |
60.0 |
80.0 |
100.0 |
150.0 |
내구성감소계수(RFD) |
1.03 |
1.03 |
1.03 |
1.03 |
시공성 감소계수(RFID) |
1.1 |
1.1 |
1.1 |
1.1 |
크리프 감소계수(RFCR) |
1.54 |
1.54 |
1.54 |
1.54 |
총 감소계수(RF) |
1.8 |
1.8 |
1.8 |
1.8 |
면적비(Rc) |
1.00 |
1.00 |
1.00 |
1.00 |
지오그리드와 흙의 마찰각(˚) |
28.10 |
28.10 |
28.10 |
28.10 |
마찰효율(Ci) |
0.90 |
0.90 |
0.90 |
0.90 |
지오그리드와 흙의 마찰계수 |
0.83 |
0.83 |
0.83 |
0.83 |
형상계수(α) |
1.00 |
1.00 |
1.00 |
1.00 |
블록과 지오그리드의 연결강도(kN/m) |
44.0 |
44.0 |
44.0 |
44.0 |
격자 가로사이즈(mm) |
18 |
17 |
16 |
14 |
격자 세로사이즈(mm) |
19 |
19 |
19 |
19 |
* 위 규격 및 제품 제원을 잘 확인 하시어 시공 하는데 참고하시어 도움되시길 바랍니다.

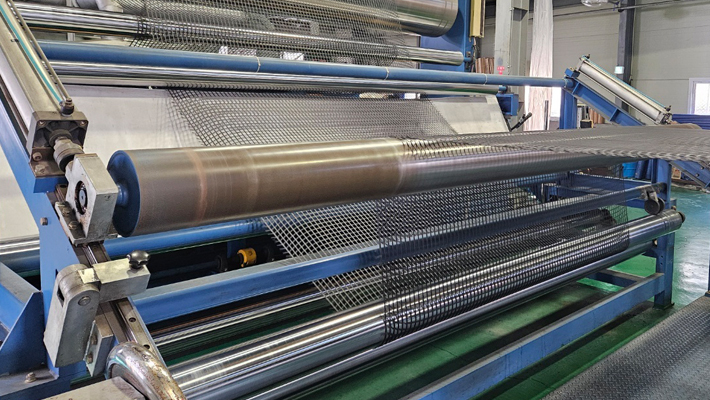

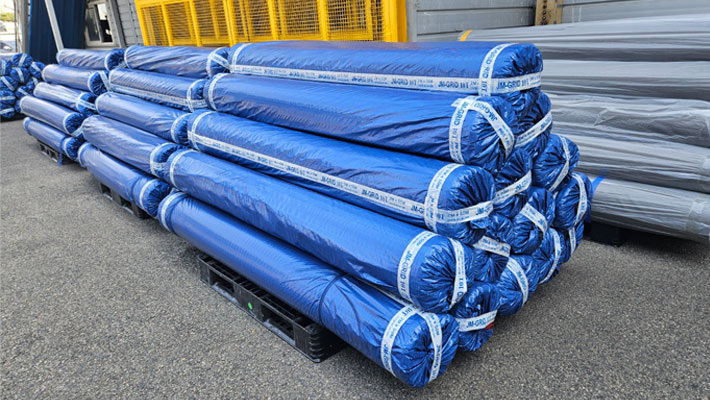

제품 사진

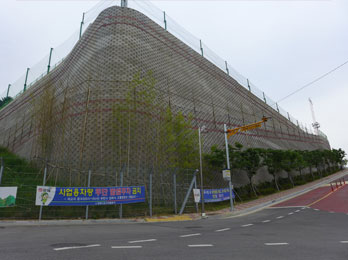

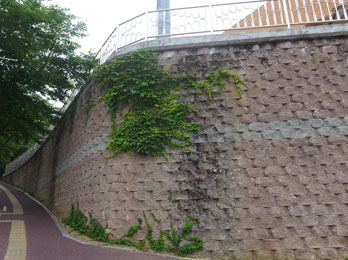

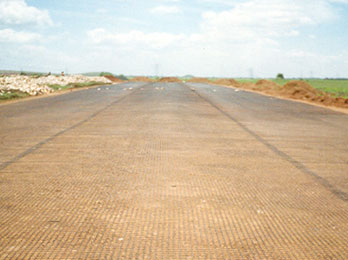

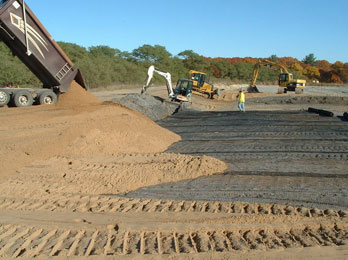

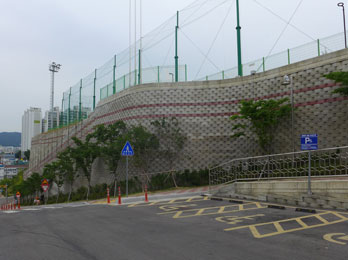

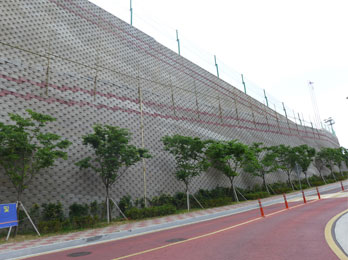

적용사례 및 시공사진
